PROP POSITION SET TM430Z / IBEX

Beschreibung

Mit TORCMAN PROP POSITION SET können die Positionierungsmagnete auf der Rückseite des Motors befestigt werden. Die Hallsensorplatine wir mit dem Pin hinter den Motor montiert.

Empfohlen für FES-Ex, Spinnereinsatz, Starrprop und Schubpropeller

Montageanleitung TORCMAN Prop Position Set

Die Propeller-Positionierungsfunktion von Brushless-Controllern ermöglicht es, den Propeller nach dem Abschalten des Motors in eine definierte Position zu bringen, um beispielsweise Schäden während der Landung zu vermeiden. Hierfür sind ein Hall-Sensor und ein kleiner Magnet erforderlich.

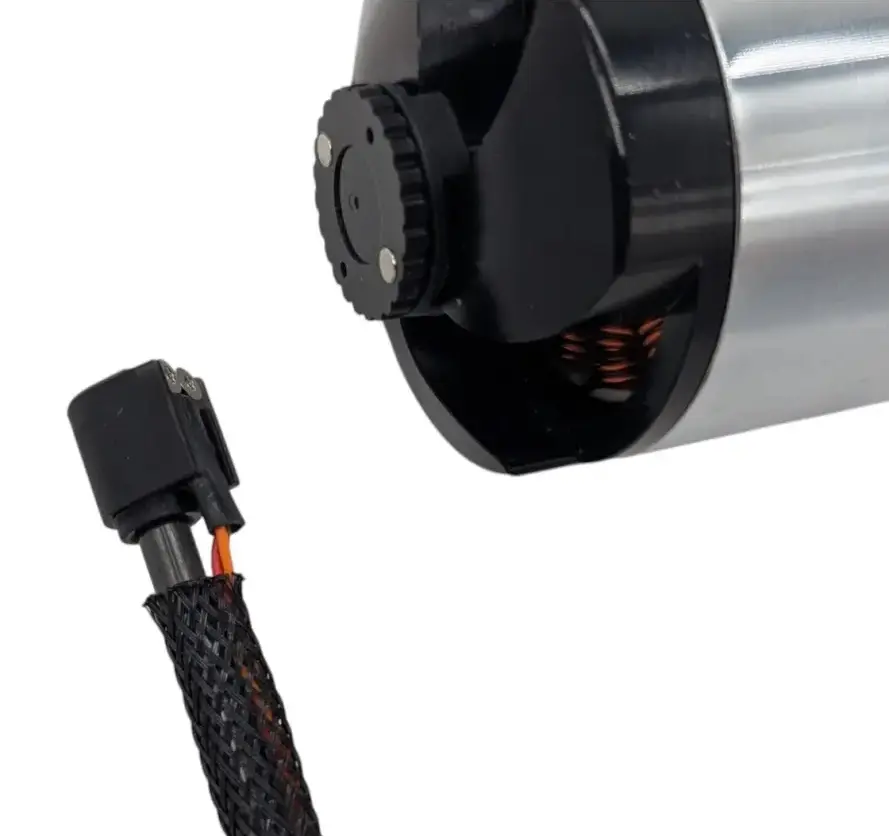

Installation des Magnets:

1. Kleben Sie den/die Magneten in die MAGNETSCHEIBE mit etwas Sekundenkleber ein.
2. Stecken Sie den ADAPTER auf den Rotor des Motors und fixieren Sie ihn mit Kleber.
3. Stecken Sie die MAGNETSCHEIBE auf den ADAPTER.
4. Mit der MAGNETSCHEIBE wird nach dem Probelauf die exakte Position des Props eingestellt und danach mit Sekundenkleber gesichert.

Montage des Hall-Sensors:

1. Setzen Sie den Hall-Sensor in den SENSORHALTER ein und fixieren Sie ihn mit EP-Harz.
2. Stecken Sie SENSORHALTER und FUSS auf den CFK PIN. Den CFK PIN in der Länge anpassen.
3. Platzieren Sie den Sensor im Rumpf so, dass der Hall-Sensor genau auf einen Magneten zeigt.
4. Der Abstand zwischen Magnet und Sensor sollte nicht mehr als 3 mm betragen.
